叶轮给料机

叶轮给料机也可以叫做叶轮卸料阀,旋转供料器,星型卸料器，是现今市面使用率很高的给料喂料设备，采取了先进卸料的优点，是机械化和自动控制系统中均匀连续配料、输送、卸料设备。 叶轮给料机整机具有体积小、重量轻、生产能力强、维修操作方便等特点。

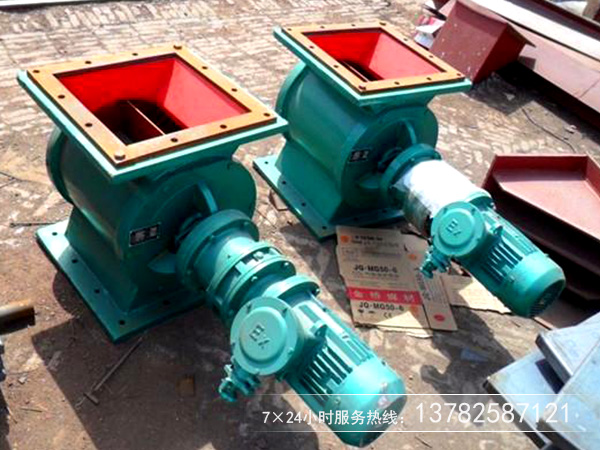

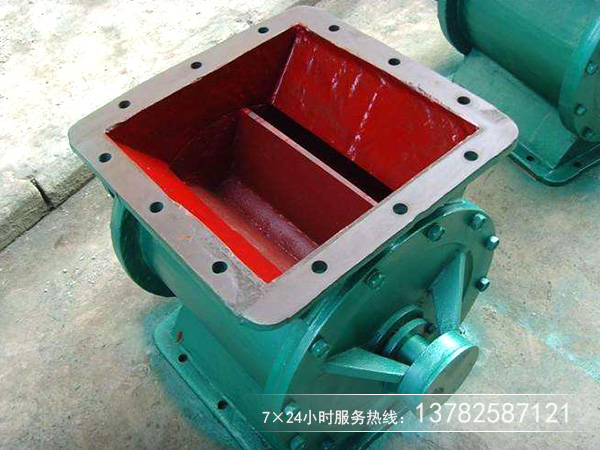

真机图片

用途及特点

星型卸料器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.

星型卸料器的特点：
1, 结构紧凑,造型美观,使用方便。
2, 运转平稳,噪音低。
3, 由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善。
4, 可按用户要求设计制造。
5, 产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油。
星型下料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀, 连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件.

叶轮给料机性能特点
1、在电机的驱动下，经减速机带动主轴上的叶轮旋转，把物料从上部料仓通过叶轮槽带动至出料口均匀地喂送出去。
2、适用于各种松散非粘性的干燥物料。
3、根据被输送物料性质的特性可配防爆电机、变频调速或电磁调速电机等。

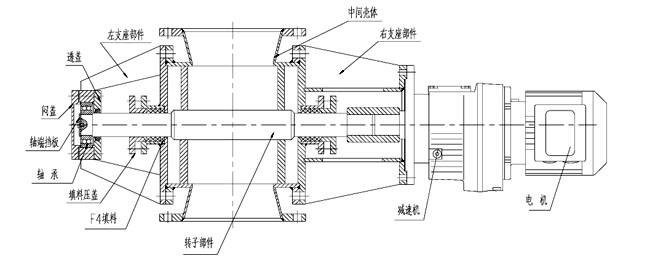

结构工作原理图

一、星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统， 星型卸料器可以均匀， 连续地向输料管供料。以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。 因此，星型卸料器是气力输送系统中常用的重要部件。

二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中， 随叶片的旋转而在下部卸出。因此，星型卸料器可以定量而连续地卸料。
三、星型卸料器可以用在收集物料系统中，作为料仓的卸料器。星型卸料器是目前国内最先进的卸料装置， 常用在除尘系统中作为除尘系统的重要设备之一。它特别适用于粉尘， 小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。四、耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。耐高温型卸料器输送物料的温度可达500°C,采用链轮连接。减速机和卸料器壳体有一定的距离。

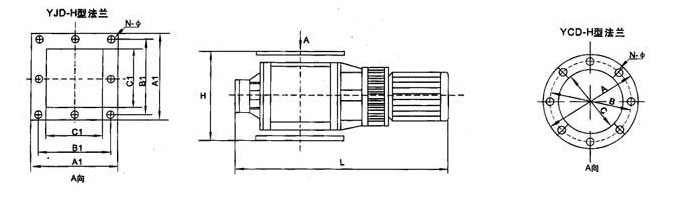

型号参数表

型号	处理量m3/h	叶轮转速r/min	电机功率kW	D	D1	DN	H	n-φd	E
WTXF-1	3	24	0.75	Φ185	Φ150	Φ80	350	4-φ18	～1100
WTXF-2	3.5			Φ205	Φ170	Φ100	350	4-φ18	～1100
WTXF-3	4			Φ235	Φ200	Φ125	360	8-φ18	～1100
WTXF-4	5			Φ260	Φ225	Φ150	370	8-φ18	～1100
WTXF-5	8	33		Φ315	Φ280	Φ200	380	8-φ18	～1200
WTXF-6	15		1.1	Φ370	Φ335	Φ250	470	12-φ18	～1250
WTXF-7	28			Φ435	Φ395	Φ300	520	12-φ23	～1300
WTXF-8	50		1.5	Φ485	Φ445	Φ350	570	12-φ23	～1400
WTXF-9	75	41	3	Φ535	Φ495	Φ400	600	16-φ23	～1450
WTXF-10	90		4	Φ640	Φ600	Φ500	600	16-φ23	～1500
WTXF-11	100		4	Φ680	Φ630	Φ540	630	16-φ23	～1600
WTXF-12	120		4	Φ820	Φ740	Φ600	740	16-φ23	～1700
